1、產品用途
適用于大/中型煤礦、及其它工礦企業,為工礦企業提供生產指揮、自動交換、電話會議等通訊手段。
2、性能特點
2.1 集大型會議、調度交換于一體，更有一般會議機無法比擬的調度會議功能；
2.2 全局等位撥號，直接撥出、撥入功能；用戶分機等級設定；
2.3 全局彈性編碼；
2.4 豐富的中繼接口，并具有中繼匯接功能；
2.5 多座席自動連選（可接8個調度臺）；
2.6 分片調度（同一臺調度機可以分為幾個獨立的片區調度）；
2.7 中繼自動識別、可指定出中繼；
2.8 分機紅綠燈多狀態指令；
2.9 高級別的用戶強插低級別用戶；
2.10 廠長會議功能。
3、系統組成
數字程控調度通訊系統由：（1）DDD-17C數字程控調度主機；（2） 維護終端及數字錄音；（3）DDD-17C調度操作鍵盤；
（4）礦用安全耦合器；（5）KTT103.3礦用數字抗噪聲電話機；（6）KTT103.1礦用擴音話站/KTT103.2礦用隔爆兼本安電源；（7）通訊電纜等幾部分組成。

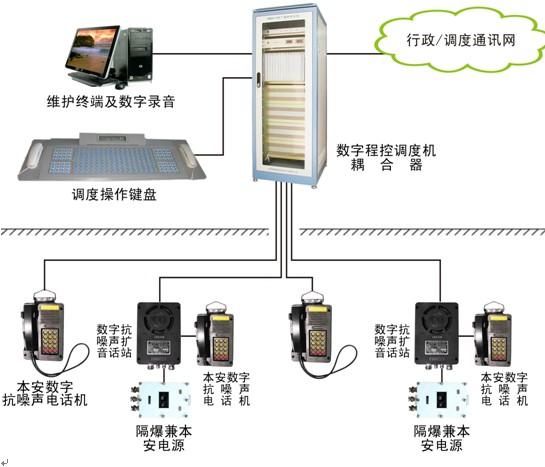

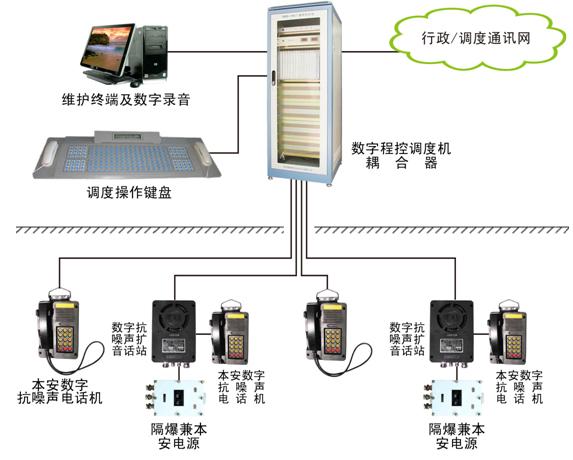

DDD-17C數字程控調度通訊系統組成如圖所示。
3.1 DDD-17C數字程控調度主機
DDD-17C數字程控調度主機（簡稱調度主機），是調度通訊系統的控制中心，安裝在集控室內，采用AC220V供電。行政交換網或調度通訊網的用戶線（即外線）接入調度主機，即可實現本系統聯網功能。
3.2 維護終端及數字錄音
維護終端及數字錄音（簡稱維護終端）放置在集控室操作臺上，供維護人員操作使用。
維護人員通過維護終端，可對調度主機的工作參數進行配置和修改；維護人員可根據維護終端顯示的用戶板和中繼板的故障類型和狀態，對調度主機進行故障診斷和維修。
維護終端可增加數字錄音功能，可對重要崗位的電話進行數字錄音，并能對錄制的語音文件進行查詢和回放。
3.3 DDD-17C調度操作鍵盤
DDD-17C調度操作鍵盤（簡稱調度鍵盤）放置在集控室操作臺上，供調度人員操作使用。鍵盤通過RS422串行口與主機連接，可實現單鍵操作調度指揮功能。
3.4 礦用安全耦合器
礦用安全耦合器（簡稱耦合器）安裝在主機柜或付機柜中，其非本安接口與調度主機的用戶線連接，其本安接口與井下的本安電話機或擴音話站連接。
3.5 KTT103.3礦用數字抗噪聲電話機
KTT103.3礦用數字抗噪聲電話機（簡稱抗噪聲電話機），安裝在煤礦井下各工作崗位或高噪聲環境工作場合，通過2芯電纜接入調度主機后，可實現撥號呼叫、抗噪聲雙工通話功能。
3.6 KTT103.1礦用數字抗噪聲擴音話站
KTT103.1礦用數字抗噪聲擴音話站（簡稱擴音話站），安裝在需要擴音的工作崗位，
通過2芯電纜接入調度通訊系統后，可實現抗噪聲擴音通信。 KTT103.1擴音話站與KTT103.3電話機連接后，可實現撥號呼叫、抗噪聲雙工通話功能。
KTT103.2礦用隔爆兼本安電源，采用就地AC127V供電，為擴音話站提供DC12V/DC24V直流電源。
4、系統主要功能
4.1 系統功能
（1）單鍵直呼用戶；
（2）強接用戶、強拆用戶；
（3）音樂保留及音樂證實，具有電腦話務員功能；
（4）中繼可多方面多類型方式；
（5）會議成員隨時設定，并且具有掉電保護功能；
（6）系統用戶具有多級權限，可設置多級優先權；
4.2 分機功能
（1）撥分機及外線功能；
（2）呼叫調度臺；
（3）撥指定外線；
（4）高級別用戶強插低級別用戶；
（5）廠長會議功能；
4.3 調度鍵盤功能
（1）單鍵呼叫用戶；
（2）強插（監視）用戶；
（3）強拆用戶、強接用戶；
（4）顯示中繼工作狀態、用戶工作狀態；
（5）設定會議成員、召開大型會議（64成員）；
（6）會議成員隨時設定斷電保護
（7）中繼匯接、中繼保留、用戶保留
5、系統主要指標
5.1 DDD-17C數字程控調度主機主要指標
|
DDD-17C數字程控調度主機主要指標 |
|
用戶/中繼容量
|
用戶容量：16～256門，用戶容量積木式擴展（每塊板16個用戶） |
|
中繼容量：16～32門，中繼容量積木式擴展（每塊板16個中繼） |
|
線路條件 |
用戶線條件：
（1）環路電阻：1.5k（48V型）；
（2）線間漏電阻：＞20k； （3）線間電容：＜0.5μF； |
|
中繼線條件：
（1）直流電阻：＜1.5k； （2）線間電容：＜1μF；
（3）線間絕緣電阻：＞20k； （4） 特性阻抗：0.6k±10%； |
|
鈴流及信號音指標 |
符合電信標準 |
|
傳輸指標 |
（1）分機至分機傳輸衰耗：＜5dB；
（2）中繼至分機傳輸衰耗：＜1dB；
（3）衰耗頻率特性（以800Hz為基準）：300～3400Hz、-0.2～+0.5dB；
（4）非線性失真：電平從-45dB～+3dB ＜0.2dB；
（5）對地不平衡度：300～600Hz：＜40dB、600～3400Hz：＜46dB； |
|
串行通信接口 |
RS422通信接口4個、通訊速率9600 bps； |
|
供電方式 |
AC220±10%、功率不大于500W； |
|
環境溫度 |
0℃～＋30℃； |
|
防護等級 |
室內一般型； |
|
外形尺寸 |
19″標準機柜，高1.6米或1.8米； |
5.2 DDD-17C調度操作鍵盤主要指標
|
DDD-17C調度操作鍵盤主要指標 |
|
操作鍵數量 |
功能鍵數量：32鍵（2個功能鍵區）；
中繼鍵數量：32鍵；用戶鍵數量：有64健、128鍵、256鍵幾種規格； |
|
顯示內容 |
紅燈和綠燈指示用戶工作狀態；
等離子顯示屏可顯示：用戶名稱/號碼、時鐘等信息； |
|
通訊接口 |
串行通訊接口為RS422、通訊速率9600 bps； |
|
調度話機數量 |
2部； |
|
供電方式 |
DC36V～DC72V、電流不大于1A； |
|
環境溫度 |
0℃～＋30℃； |
|
防護等級 |
室內一般型； |
|
安裝方式 |
桌面臺式； |
|
外形尺寸 |
960mm（長）× 375mm（寬）× 150mm（高）； |
