DDD-17E廣播控制交換機主要指標 用戶/中繼容量 用戶容量：16～120門，用戶容量積木式擴展（每塊板8個用戶）； 中繼容量： 4～16門，中繼容量積木式擴展（每塊板4個中繼）； 廣播AGC性能 主叫話音輸入50mV～550mV時，主叫話音線路輸出電平180mV～260mV； 串行通信接口 RS485通信接口2個、通訊速率9600 bps； 供電方式 AC220±10%、功率不大于100W； 環境溫度 －5℃～＋30℃； 防護等級 室內一般型； 外形尺寸 19″標準機柜、高1.6米或1.8米；
本系統適用于大/中型煤炭選煤廠、主廠房及選煤車間,及其它工礦企業。
2、產品用途
（1）替代不具備廣播功能的調度通訊系統。
（2）能有效解決工作區域內環境噪聲大、人員流動性大的通訊問題，為生產調度和工作人員提供全面、高效的擴音通訊手段。
（3）與集控系統上位計算機連接后，能自動將集控系統輸出的“提示/告警語音”在工作崗位的話站中廣播輸出，為現場工作人員提供各種語音信息，確保安全生產、提高生產效率。
3、性能特點
3.1 極佳的抗噪聲性能和良好的擴音效果
3.2 良好的擴音安全性和可靠性
3.3 話站和電話機有機結合
話站在其CPU的控制下，將電話機和擴音2種功能無縫融為一體。電話機振鈴時，鈴流也能通過喇叭廣播輸出。當話站AC220V斷電后，話站的電話機仍可正常工作。話站的手柄無論是處于摘機狀態、還是處于掛機狀態，均不影響話站的廣播功能。
3.4 集控系統語音廣播功能
本系統與集控系統上位計算機連接后，能自動將集控系統輸出的“提示/告警語音”在工作崗位的話站上進行分組/全線廣播。
4、系統組成
DDD-17E抗噪聲廣播呼叫系統由：
（1）DDD-17E廣播控制交換機；
（2）KZD-20H控制系統駁接器；
（3）DDD-17調度操作鍵盤；
（4）KZD-20E工業型數字抗噪聲用戶站；
（5）KZD-20F工業型數字抗噪聲功放站；
（6）YHIP-700(Ex)數字型防爆工業話站；
（7）KZD-20C工業型數字抗噪聲電話機；
（8）連接電纜等幾部份組成。

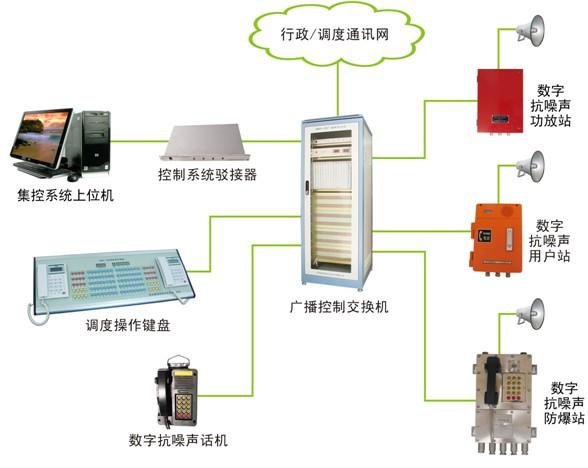

DDD-17E抗噪聲廣播呼叫系統組成框圖如圖所示。

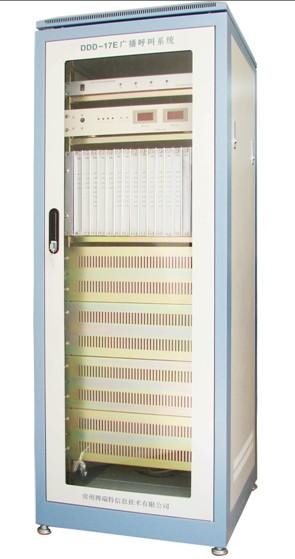

4.1 DDD-17E廣播控制交換機
DDD-17E廣播控制交換機（簡稱主機）是廣播呼叫系統的控制中心，安裝在集控室內，采用AC220V供電。行政交換網或調度通網的用戶線（即外線）接入主機，即可實現本系統聯網功能。

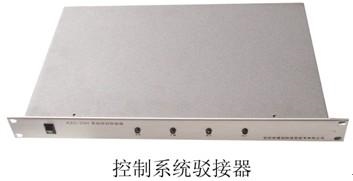

4.2 KZD-20H控制系統駁接器
KZD-20H控制系統駁接器（簡稱駁接器）安裝在主機柜中。集控系統上位計算機的聲卡，通過2芯音頻電纜接入駁接器，可實現自動將集控系統輸出的“提示/告警語音”在工作崗位的話站上進行分組/全線廣播。

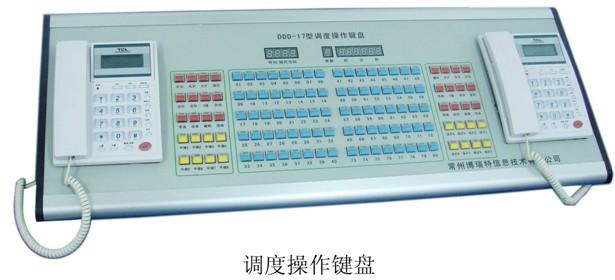

4.3 DDD-17調度操作鍵盤
DDD-17調度操作鍵盤（簡稱鍵盤）放置在集控室操作臺上，調度人員操作使用。鍵盤通過RS485口與主機連接，可實現單鍵操作調度指揮功能。

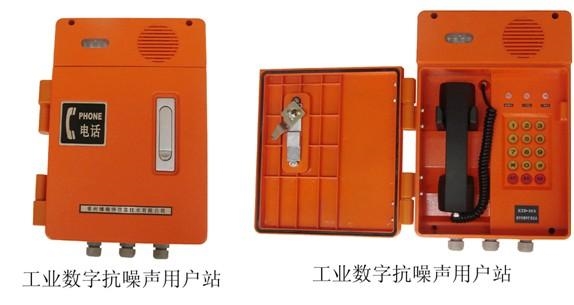

4.4 KZD-20E工業型數字抗噪聲用戶站
KZD-20E工業型數字抗噪聲用戶站（簡稱用戶站），安裝在需要通話和擴音的工作崗位。用戶站采用就地AC220V供電，通過2芯電纜、采用星形連接方式接入主機，可實現抗噪聲擴音通信。

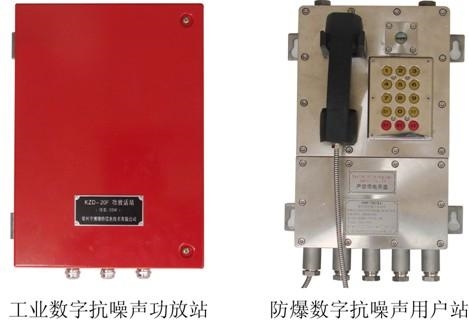

4.5 KZD-20F工業型數字抗噪聲功放站
KZD-20F工業型數字抗噪聲功放站（簡稱功放站），安裝在只需擴音的工作崗位。功放站采用就地AC220V供電，通過2芯電纜、采用星形連接方式接入主機，可實現抗噪聲擴音通信。
4.6 YHIP-700(Ex)數字型防爆工業話站
YHIP-700(Ex)數字型防爆工業話站（簡稱防爆站），安裝在需要通話和擴音、且需要防爆的工作崗位。防爆站采用就地AC220V供電，通過2芯電纜、采用星形連接方式接入主機，可實現抗噪聲擴音通信。

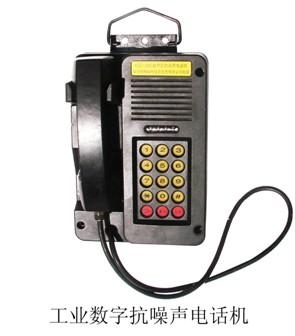

4.7 KZD-20C工業型數字抗噪聲電話機
工業型數字抗噪聲電話機（簡稱抗噪聲話機），安裝在只需要通話的工作崗位?？乖肼曉挋C通過2芯電纜、采用星形連接方式接入主機，可實現抗噪聲通信。
5、系統主要功能
5.1 抗噪聲擴音功能
主機和話站均采用了先進的數字降噪技術和保真擴音技術，使得本系統在110dB高噪聲環境中，能獲得高清晰度的通話效果和良好的擴音效果。
5.2 集控系統語音廣播功能
集控系統上位計算機可通過駁接器接入廣播呼叫主機，并能自動將集控系統輸出的“提示/告警語音”在工作崗位的話站上進行分組/全線廣播。
5.3 調度指揮功能
通過鍵盤上的調度話機和操作按鍵，可實現單鍵呼叫、監聽、強拆、強接等調度功能。
5.4 自動交換功能
話站通過撥號，可實現自動交換功能。交換狀態下，主叫與被叫之間建立雙向通話鏈路。
5.5 點擴功能
話站通過撥號，可打開系統中任意一臺話站，實施點播；若被叫話站摘機，主叫話站與摘機話站之間進行雙工通話。
5.6 組擴功能
話站通過撥號，可打開系統中指定分組內的全部話站，實施分組廣播；若有被叫話站摘機，分組內其它話站擴音關閉，主叫話站與摘機話站之間進行雙工通話。
5.7 全擴功能
話站通過撥號，可打開系統中全部話站，實施全線廣播；若有被叫話站摘機，其它話站擴音關閉，主叫話站與摘機話站之間進行雙工通話。
5.8 聯網功能
本系統可以通過中繼接口與其它程控交換網連接，系統內的話站與其它程控交換網中的用戶可通過撥號建立通話鏈路。
6、系統主要指標
6.1 DDD-17E廣播控制交換機主要指標
6.2 KZD-20H控制系統駁接器主要指標
|
KZD-20H控制系統駁接器主要指標 | |
|
語音通道 |
4路聲卡輸入、1路放大輸出； |
|
擴播信令識別速度 |
不大于500ms； |
|
AGC性能 |
話音輸入100mV～800mV時，輸出電平200±40 mV； |
|
串行通信接口 |
RS485通信接口1個，通訊速率9600 bps； |
|
供電方式 |
DC12V/5V、功耗不大于10W； |
|
環境溫度 |
－5℃～＋30℃； |
|
防護等級 |
室內一般型； |
|
安裝方式 |
19″機架式； |
|
外形尺寸 |
19″標準寬度、1U高； |
6.3 DDD-17調度操作鍵盤主要指標
|
DDD-17調度操作鍵盤主要指標 | |
|
操作鍵數量 |
功能鍵數量：32鍵（2個功能鍵區）； |
|
顯示內容 |
紅燈和綠燈指示用戶工作狀態； |
|
通訊接口 |
串行通訊接口為RS485，通訊速率9600 bps； |
|
調度話機數量 |
2部； |
|
供電方式 |
DC36V～DC72V、電流不大于1A； |
|
環境溫度 |
－5℃～＋30℃； |
|
防護等級 |
室內一般型； |
|
安裝方式 |
桌面臺式； |
|
外形尺寸 |
960mm（長）× 375mm（寬）× 150mm（高）； |
6.4 KZD-20E用戶站主要指標
|
KZD-20E用戶站主要指標 | |
|
降噪性能 |
在110dB高噪聲環境中，通話清晰度高且可懂度為100%； |
|
擴播AGC性能 |
線路話音輸入100mV ～400mV時，話站單路功放輸出功率不小于25W； |
|
擴音功率 |
10～25W可調（外接1個喇叭）、20～50W可調（外接2個喇叭）； |
|
供電方式 |
AC220±10%； |
|
環境溫度 |
－20℃～＋40℃； |
|
防護等級 |
IP65； |
|
安裝方式 |
壁掛式； |
|
外形尺寸 |
360mm（長）× 243mm（寬）× 180mm（厚）； |
6.5 KZD-20F功放站主要指標
|
KZD-20F功放站主要指標 | |
|
降噪性能 |
對于恒定線路噪聲的抑制能力不小于20dB； |
|
擴播AGC性能 |
線路話音輸入100mV ～400mV時，話站單路功放輸出功率不小于25W； |
|
擴音功率 |
10～25W可調（外接1個喇叭）、20～50W可調（外接2個喇叭）； |
|
供電方式 |
AC220±10%； |
|
環境溫度 |
－20℃～＋40℃； |
|
防護等級 |
IP65； |
|
安裝方式 |
壁掛式； |
|
外形尺寸 |
350mm（長）× 250mm（寬）× 126mm（厚）； |
6.6 YHIP-700（Ex）防爆站主要指標
|
YHIP-700(Ex)防爆站主要指標 | |
|
防爆標志 |
Exd[ib]ⅡCT6（不含乙炔）、DIP A21 TA，T6； |
|
降噪性能 |
在110dB高噪聲環境中，通話清晰度很高且可懂度為100%； |
|
擴播AGC性能 |
線路話音輸入100mV ～400mV時，話站單路功放輸出功率不小于25W； |
|
擴音功率 |
10～25W可調（外接1個喇叭）、20～50W可調（外接2個喇叭）； |
|
供電方式 |
AC220±10%； |
|
環境溫度 |
－20℃～＋40℃； |
|
防護等級 |
IP65； |
|
安裝方式 |
壁掛式； |
|
外形尺寸 |
460mm（長）× 250mm（寬）× 220mm（厚）； |
6.7 KZD-20C工業數字抗噪聲電話機主要指標
|
KZD-20C工業數字抗噪聲電話機主要指標 | |
|
降噪性能 |
110dB高噪聲環境中，通話語音清晰、背景噪聲??； |
|
饋電電壓 |
≤ 64V； |
|
饋電電流 |
≥ 25mA； |
|
振鈴響度 |
≥ 90dB(A)； |
|
通訊距離 |
≤ 10Km； |
|
環境溫度 |
－20℃～＋40℃； |
|
防護等級 |
IP65； |
|
安裝方式 |
壁掛式； |
|
外形尺寸 |
266mm(長) × 188mm（寬）× 132mm(厚)； |
